NetRelay IoT Geliştirme Kartı

NetRelay IoT Development Board nedir?

NetRelay IoT Development Board, yazılım uygulamaları ile sensörler, röleler ve fiziksel saha ekipmanları arasında bağlantı kurmak için geliştirilmiş endüstriyel IoT ve otomasyon platformudur. Ethernet, Wi-Fi ve PoE bağlantı seçenekleri sayesinde fabrika, tesis, server odası, tarım, bina otomasyonu ve uzaktan cihaz yönetimi projelerinde kullanılabilir.

Röle çıkışları

NetRelay üzerinde 4 adet 250 V AC ve 10 A anahtarlama kapasitesine sahip röle çıkışı bulunur. Her rölede normalde açık, normalde kapalı ve ortak kontak bağlantıları yer alır.

Röle çıkışları; aydınlatma, fan, siren, bariyer, selenoid valf, pompa kontrol devresi, kontaktör, modem ve benzeri elektrikli ekipmanların kontrolünde kullanılabilir. Yüksek güçlü motorlar ve endüktif yükler için uygun kontaktör, koruma ve sürücü ekipmanları ayrıca kullanılmalıdır.

Dijital girişler

Kart üzerinde 4 adet dijital giriş bulunur. Bu girişlere kuru kontak veren cihazlar, manyetik kapı sensörleri, şamandıralar, alarm çıkışları, termik röleler, limit anahtarları ve makine durum kontakları bağlanabilir.

Dijital girişlerde meydana gelen değişiklikler web arayüzünden takip edilebilir, MQTT veya HTTP üzerinden merkezi yazılıma gönderilebilir ve belirlenen rölelerin

https://github.com/mlteknoloji/mqttserver
 otomatik olarak tetiklenmesinde kullanılabilir.

Analog girişler ve sensör desteği

NetRelay, anahtarlamalı ve yükseltilmiş kazançlı 4 analog giriş sunar. Uygun sensör ve genişleme modülleri kullanılarak sıcaklık, ışık, basınç, nem, toprak nemi, akım ve benzeri analog değerler ölçülebilir.

Analog sensör verileri belirlenen sınır değerlerle karşılaştırılabilir. Örneğin sıcaklık yükseldiğinde fan çalıştırılabilir, toprak nemi azaldığında sulama başlatılabilir veya ölçülen değer merkezi sisteme iletilebilir.

Ethernet ve Wi-Fi bağlantısı

Cihaz hem kablolu Ethernet hem de 2,4 GHz Wi-Fi bağlantısı üzerinden çalışabilir. Wi-Fi erişim noktası ve Wi-Fi istemci modları sayesinde mevcut kablosuz ağa bağlanabilir veya ilk kurulum için kendi kablosuz ağını oluşturabilir.

Kritik otomasyon projelerinde Ethernet bağlantısı kararlı veri iletişimi sağlarken Wi-Fi, ağ kablosu çekilemeyen alanlarda kurulum esnekliği sunar.

PoE ve besleme özellikleri

NetRelay, 802.3af/at PoE desteği sayesinde enerji ve ağ verisini tek Ethernet kablosu üzerinden alabilir. Bu özellik; elektrik prizine erişimin zor olduğu pano, server kabini, tavan veya uzak saha noktalarında kurulumu kolaylaştırır.

Cihaz ayrıca 7–28 V DC giriş üzerinden beslenebilir. Endüstriyel panolarda 12 V veya 24 V DC güç kaynaklarıyla kullanılabilir. PoE switch UPS üzerinden beslendiğinde cihazın elektrik kesintilerinde çalışmaya devam etmesi de sağlanabilir.

Genişleme bağlantıları

NetRelay üzerinde I2C için 2 harici port, 1 SPI portu, 1 UART TTL seri portu ve genişleme bağlantıları bulunur. Opsiyonel RS485 desteğiyle Modbus veya benzeri seri haberleşme kullanan saha cihazları projeye dahil edilebilir.

Kart üzerindeki toplam genişleme bağlantıları; özel sensör, ekran, hafıza ve haberleşme modüllerinin kullanılmasına olanak tanır.

RTC zaman modülü

Opsiyonel DS3231 RTC modülü kullanıldığında cihaz, internet bağlantısı bulunmasa bile tarih ve saat bilgisini koruyabilir. Böylece zaman tabanlı otomasyonlar, günlük programlar ve belirli saatlerde çalışan röle senaryoları internetten bağımsız olarak sürdürülebilir.

Gün doğumu ve gün batımı hesaplamalarıyla park, bahçe, site ve bina aydınlatmaları otomatik olarak kontrol edilebilir.

MicroSD veri kayıt desteği

Opsiyonel MicroSD modülü kullanılarak sensör değerleri, dijital giriş değişiklikleri, röle hareketleri ve sistem olayları yerel olarak kaydedilebilir.

İnternet veya merkezi sunucu bağlantısı kesildiğinde kayıtların yerel olarak devam etmesi, kritik saha uygulamalarında veri kaybının azaltılmasına yardımcı olur.

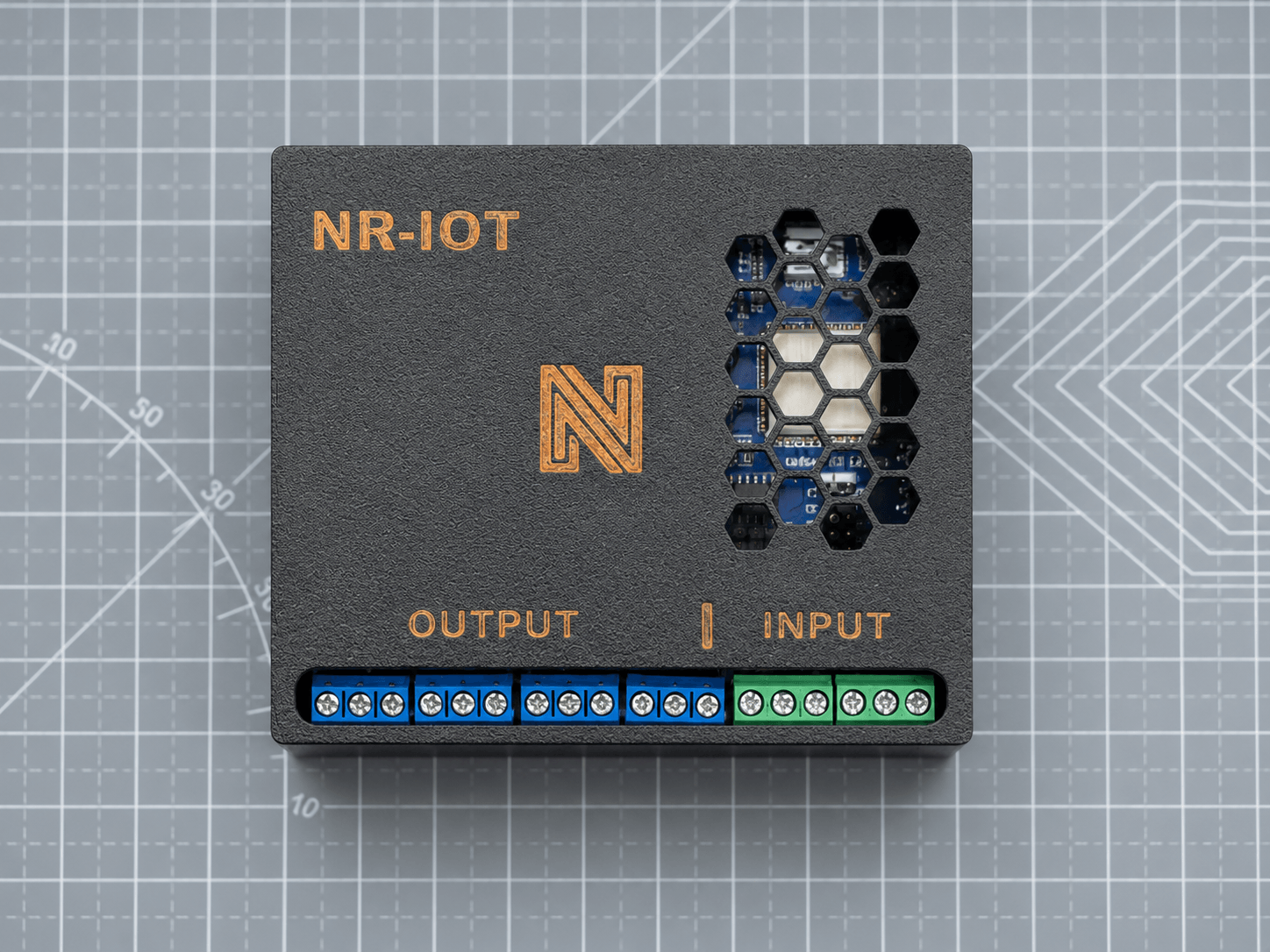

Pano montajına uygun kasa

NetRelay, endüstriyel kontrol panolarında kullanılan standart DIN raylarına monte edilebilen kapalı bir kasa ile sunulur. Bu yapı kartın açık devre olarak kullanılmasına kıyasla daha güvenli, düzenli ve hızlı kurulum sağlar.

Röle, giriş, besleme ve ağ bağlantılarına pano içinde kolayca erişilebilir. Ürün yalnızca elektronik kart olarak değil, sahada kullanılmaya hazır kapalı cihaz biçiminde teslim edilir.

Dahili izleme özellikleri

Cihaz, kendi çalışma sıcaklığını ve besleme gerilimini izleyebilir. Bu bilgiler sistem durumunun kontrol edilmesi, olası besleme problemlerinin fark edilmesi ve uzaktan bakım süreçlerinin desteklenmesi amacıyla kullanılabilir.

Desteklenen haberleşme protokolleri

NetRelay; HTTP GET ve POST, MQTT, WebSocket, TCP server ve TCP client haberleşme yöntemlerini destekler. Bu sayede cihaz özel yazılımlar, üretim takip sistemleri, SCADA uygulamaları, Home Assistant, Node-RED, ERP sistemleri ve merkezi yönetim panelleriyle entegre edilebilir.

Python, Node.js, C#, C++, PHP, ASP, Delphi ve VB.NET gibi farklı yazılım teknolojilerinden kartın girişleri okunabilir ve röleleri kontrol edilebilir.

Ping Watchdog özelliği

Ping Watchdog özelliği, ağdaki modem, router, kamera, NVR, access point veya sunucu gibi IP cihazlarını düzenli olarak kontrol eder. Hedef cihaz belirli süre yanıt vermediğinde NetRelay ilgili röleyi otomatik olarak kapatıp açabilir.

Bu özellik sayesinde kilitlenen ağ cihazları teknik personelin sahaya gitmesine gerek kalmadan otomatik olarak yeniden başlatılabilir.

Teknik özellikler

• 4 adet dijital giriş
• 4 adet 250 V / 10 A röle çıkışı
• Normalde açık, normalde kapalı ve ortak röle kontakları
• 4 adet anahtarlamalı ve yükseltilmiş kazançlı analog giriş
• Kablolu Ethernet bağlantısı
• Wi-Fi erişim noktası ve istemci modu
• 802.3af/at PoE desteği
• 7–28 V DC besleme girişi
• 2 adet harici I2C bağlantısı
• 1 adet SPI bağlantısı
• 1 adet UART TTL seri bağlantısı
• Opsiyonel RS485 bağlantısı
• Opsiyonel DS3231 RTC modülü
• Opsiyonel MicroSD veri kayıt modülü
• Besleme gerilimi ve kart sıcaklığı izleme
• Standart DIN ray montajına uygun kapalı kasa
• Türkçe ve İngilizce yerleşik web arayüzü

Kullanım alanları

• Fabrika ve üretim hattı otomasyonu
• Makine çalışma ve arıza takibi
• Server odası sıcaklık ve bağlantı izleme
• Modem, kamera ve ağ cihazlarını uzaktan yeniden başlatma
• Akıllı sulama ve sera otomasyonu
• Su deposu ve kuyu pompası kontrolü

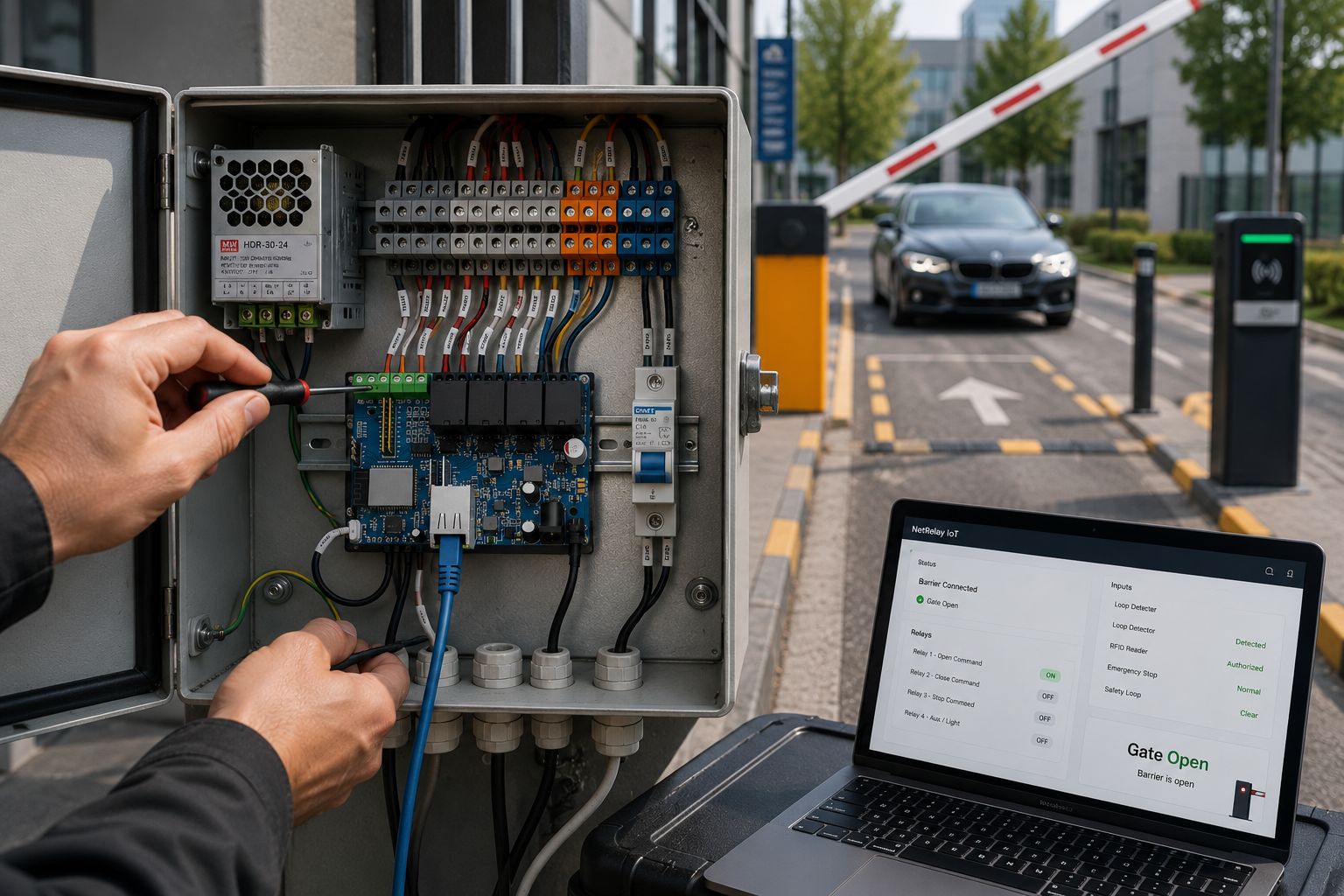

• Plaka tanıma ve otopark bariyeri entegrasyonu
• Enerji ve çevresel veri izleme
• Site, park ve bina aydınlatma otomasyonu
• Alarm ve kuru kontak sinyallerinin ağ üzerinden iletilmesi

Geliştirilebilir açık yapı

NetRelay, hazır web arayüzü ve mevcut firmware'iyle doğrudan kullanılabildiği gibi özel yazılım projelerine de entegre edilebilir. İhtiyaca göre cihaz üzerinde özel firmware geliştirilebilir ve ESP-IDF, PlatformIO veya Arduino IDE gibi geliştirme ortamları kullanılabilir.

Bu yapı NetRelay'i yalnızca bir ağ rölesi olmaktan çıkararak sensör, haberleşme ve otomasyon projelerinde kullanılabilen kapsamlı bir IoT geliştirme platformuna dönüştürür.
